Forstå bunke maskiner og prosesser: Funksjoner, teknikker og sammenligninger med stranding

Hva er en bunching -maskin?

EN Bunching Machine er en industriell enhet designet for å automatisk vri sammen flere trådstrenger - typisk nakent kobber eller tinnet kobber - i en enkelt, ensartet kabel. Denne vridningsprosessen, kjent som bunching, er kritisk i lednings- og kabelproduksjonsindustrien, da den forbedrer den mekaniske styrken, fleksibiliteten og den elektriske ytelsen til sluttproduktet.

Hvordan det fungerer
Kjernefunksjonen til en bunching -maskin er å snurre flere ledninger med høy hastighet rundt en sentral akse, og flette dem sammen i en sammenhengende bunt. I motsetning til enkel vridning, som kan involvere bare to ledninger, involverer bunching flere tråder (noen ganger dusinvis) som kombineres i et konsistent spiralformet mønster. Denne prosessen sikrer at den endelige kabelen opprettholder ensartede elektriske egenskaper og holdbarhet over dens lengde.

Sentrale funksjoner i moderne bunching -maskiner
Høyhastighets vri: Moderne maskiner fungerer i høye hastigheter for å imøtekomme industrielle produksjonskrav. Til tross for den raske bevegelsen, opprettholder de stabil arbeidsprestasjoner, og sikrer presisjon og repeterbarhet i hver batch.

Allsidighet: De er i stand til å håndtere trådkabler i forskjellige størrelser, noe som gjør dem tilpasningsdyktige for forskjellige produksjonskrav - fra fin elektronikkledninger til større industrikabler.

Avanserte kontrollsystemer: Utstyrt med importerte elektriske komponenter og intuitive berøringsskjermgrensesnitt, gir disse maskinene enkel drift, overvåking og justeringer. Dette reduserer konfigurasjonstid og menneskelig feil.

Lav støy og vedlikehold: Konstruert for effektivitet, produserer de minimal driftsstøy og er designet for praktisk vedlikehold, forbedrer arbeidsmiljøet og reduserer driftsstans.

Miljøvennlig design: Mange bunching-maskiner er ferdige med grønne, giftige maling som både er menneskervennlige og miljøsikre-en viktig vurdering i moderne produksjonsanlegg.

Applikasjoner
Bunching Machine brukes mye i bransjer som:

Elektrisk kabelproduksjon

Automotive ledningsproduksjon

Telekommunikasjoner

Ledningssystemer for luftfart

I alle disse sektorene er konsistent trådbunding avgjørende for å sikre signalintegritet, fysisk holdbarhet og enkel installasjon.

Hva er bunching -prosessen?

Bunching -prosessen er en produksjonsmetode som hovedsakelig brukes til produksjon av elektriske ledninger og kabler, der flere tråder av ledende ledning - typisk kobber eller fortinnet kobber - er vridd sammen til en enkelt, ensartet bunt. Denne teknikken forbedrer den mekaniske styrken, fleksibiliteten og konduktiviteten til det endelige ledningsproduktet, noe som gjør det egnet for et bredt spekter av elektriske applikasjoner, fra husholdningskabling til komplekse industrikabler.

Formålet med å slå
Bunching tjener flere kritiske formål:

Forbedret fleksibilitet: En haug med tynne tråder er mer fleksibel enn en enkelt fast tråd i det samme tverrsnittsområdet. Dette gjør ledningen enklere å rute og installere, spesielt i trange eller mobile miljøer.

Forbedret elektrisk ytelse: Strandede ledninger har bedre strømførende egenskaper under dynamiske forhold. Mens den elektriske konduktiviteten i seg selv ikke økes betydelig, er ledningens evne til å motstå mekaniske vibrasjoner og bevegelse uten å bryte.

Ensartethet og effektivitet: Bunching sikrer et jevnlig vri -mønster og tråddiameter, noe som er essensielt for å opprettholde kvalitet og pålitelighet over store partier med kabelproduksjon.

Hvordan bunchingprosessen fungerer
Bunching-prosessen begynner med å mate flere nakne eller fortinnede kobbertrådstråder i en høyhastighets bunching-maskin. Nøkkelfunksjonene til denne maskinen inkluderer:

Automatisk vri: Strengene er vridd sammen i et spiralformet mønster. Antall vendinger per meter kan kontrolleres basert på applikasjonsbehov.

Håndtering av variabel størrelse: Disse maskinene er i stand til å behandle ledninger med forskjellige diametre, noe som gjør dem allsidige på tvers av forskjellige produktlinjer.

Høyhastighetsdrift: Moderne bunchingmaskiner er konstruert for høyhastighetsproduksjon, slik at produsentene kan imøtekomme storskala etterspørsel effektivt.

Avansert bunching -teknologi
Samtidig Bunching Machines er utstyrt med funksjoner som forbedrer påliteligheten og brukervennligheten:

Importerte elektriske komponenter: Disse komponentene sikrer høyere presisjon, holdbarhet og respons, ofte operert via et intuitivt berøringsskjermgrensesnitt.

Lav støyoperasjon: Designet for å redusere akustiske utslipp, skaper moderne bunkerere et tryggere og mer behagelig arbeidsmiljø.

Miljøvennlig design: Bruken av grønne, menneskesikker maling og energieffektive komponenter stemmer overens med økende miljø- og sikkerhetsforskrifter.

Enkelt vedlikehold: Forenklet maskinarkitektur muliggjør rask service og redusert driftsstans.

Applikasjoner av klare ledninger
Bunchede ledninger er allestedsnærværende i elektriske og elektroniske næringer. De brukes i:

Kraftkabler

Lyd/videokabling

Automotive ledningsnett

Dataoverføringskabler

Fleksible ledninger for apparater

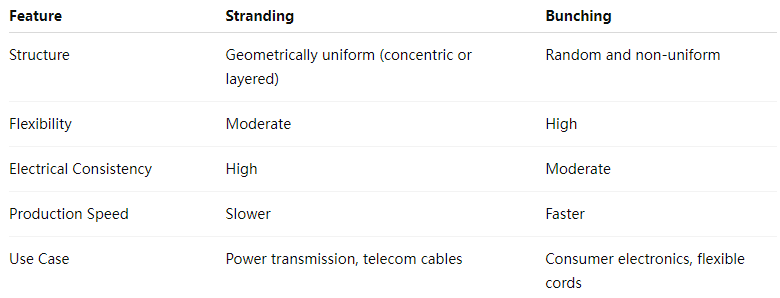

Hva er forskjellen mellom stranding og bunching?

Stranding og bunching er to essensielle prosesser i ledning og kabelproduksjon, spesielt når du arbeider med flerstrengs kobber eller tinnede ledninger. Selv om begge involverer å kombinere flere individuelle ledninger til en enkelt større leder, skiller de seg betydelig i struktur, formål og metode. Å forstå disse forskjellene er avgjørende for å velge riktig prosess avhengig av applikasjonens elektriske, mekaniske og produksjonskrav.

1. Definisjon og formål
Stranding er prosessen med å vri flere trådstreng sammen i et presist geometrisk mønster, ofte etter en konsentrisk eller lagdelt struktur. Hovedmålet er å produsere en leder med konsistente mekaniske egenskaper, fleksibilitet og ensartet elektrisk ytelse.

Bunching, derimot, innebærer tilfeldig å vri trådstrengene sammen uten en streng geometrisk utforming. Denne metoden er raskere og vanligvis brukt når fleksibilitet er viktigere enn strukturell enhetlighet.

2. Strukturelle forskjeller
Strandede ledere
Disse lederne er organisert i et spesifikt mønster - vanligvis konsentriske lag (f.eks. 7, 19 eller 37 ledninger). Den nøyaktige justeringen gir balanserte elektriske egenskaper og forbedrer holdbarheten under mekanisk stress.

Bunchede ledere
I bundne ledninger er tråder vridd sammen i ikke noe fast mønster. Ledningene kan krysse hverandre tilfeldig i bunten, noe som resulterer i mindre symmetri, men større fleksibilitet.

3. Elektrisk og mekanisk ytelse
Stranding
Den ensartede utformingen av strandede ledninger sikrer jevn motstand og kapasitans. Dette gjør strandede ledere ideelle for applikasjoner som krever høy pålitelighet og presise elektriske egenskaper, for eksempel i kraftfordeling eller telekommunikasjon.

Bunching
Bunchede ledninger kan vise mindre inkonsekvenser i ytelsen på grunn av mangelen på geometrisk regelmessighet. Imidlertid er de mye brukt i fleksible ledninger, elektroniske kabler og situasjoner der lederen vil gjennomgå gjentatt bøying.

4. Produksjonsprosess og utstyr
Maskiner designet for stranding fungerer med kontrollert lagdeling og synkronisert rotasjon for å opprettholde det nødvendige mønsteret. Dette gjør stranding til en litt tregere, men mer kontrollert prosess.

Bunching Machines , som den som er beskrevet i den oppgitte informasjonen, er designet for hastighet og driftsstabilitet. De vrir flere ledninger i høy hastighet med mindre bekymring for geometrisk arrangement. Disse maskinene har plass til ledninger i forskjellige størrelser, bruker avanserte elektriske komponenter for skjermbasert drift og er konstruert for lite støy og enkelt vedlikehold.

5. Søknader
Stranding brukes ofte i:

Kraftkabler

Data og kommunikasjonskabler

Bilkabling der vibrasjonsmotstand er nøkkelen

Bunching finnes vanligvis i:

Strømledninger

Elektronisk og apparatkabling

Høyttalerkabler
